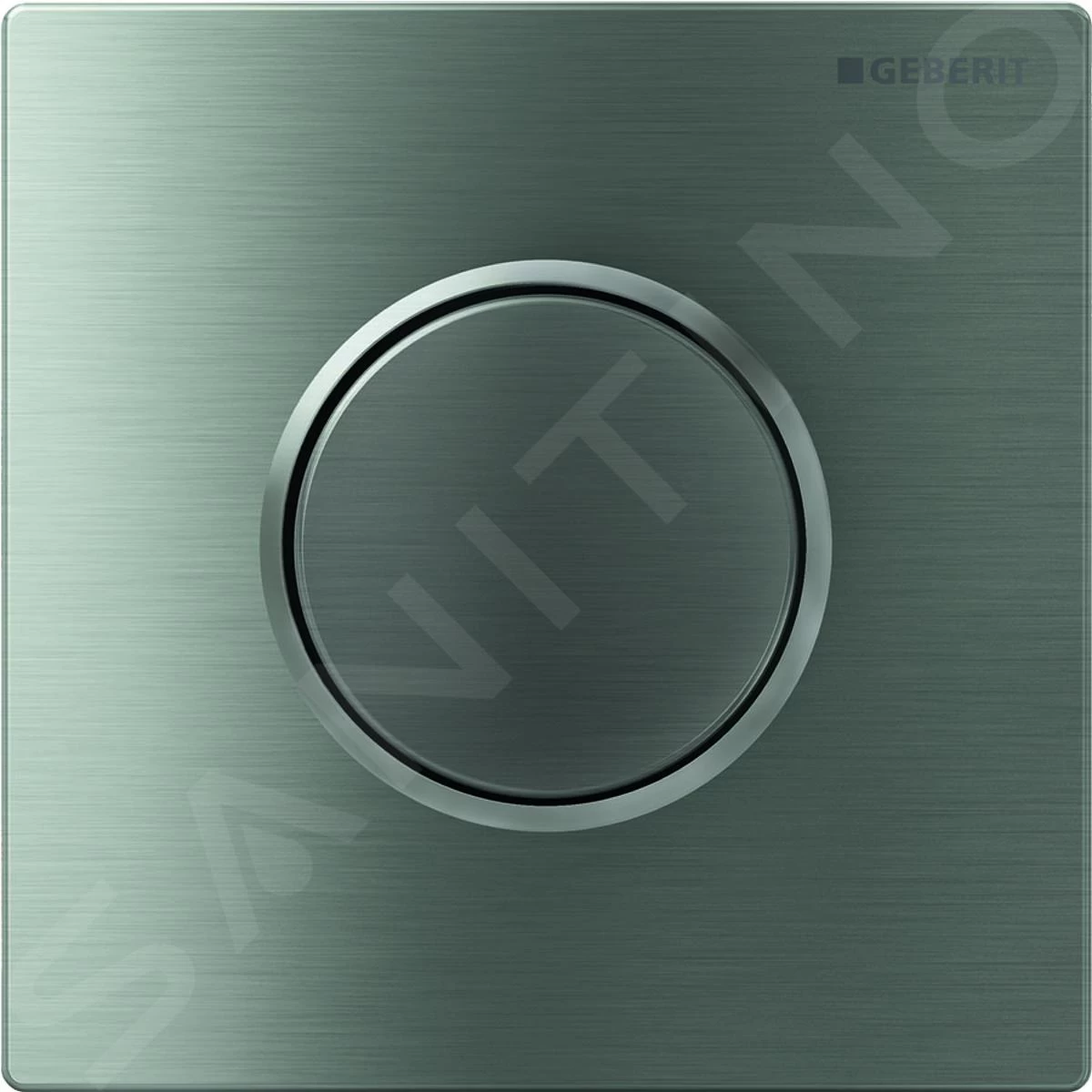

Geberit Sigma10 – Urinoirsturing Pneumatisch, Bedieningsplaat 10, RVS Look 116.015.SN.1

Urinoirsturing pneumatisch, bedieningsplaat 10

Gebruiksdoel

• Voor handmatige bediening van urinoirspoeling
• Voor Geberit urinoir-element met frontbediening
• Voor Geberit urinoir-element met bediening van boven
• Voor inbouw in ruwbouwset voor Geberit urinoirspoeling ( vanaf 2009)

Kenmerken

• Bedieningspaneel met veiligheidsbeugel
• Instelling van de spoeltijd m.b.v. luchtsproeiers (pneumatisch)
• Geringe bedieningskracht
• Geringe slagbeweging
• Spoeling bij loslaten van de bedieningsplaat
• Het spoelvolume kan worden verminderd tot 0,5 liter per spoeling met de stelschroef voor ruwbouwset
• Kraangroep II volgens DIN 4109

Technische informatie

• Bedrijfsdruk: 100-800 kPa
• Maximale testdruk water: 1600 kPa
• Maximale testdruk lucht/inert gas: 300 kPa
• Relatieve luchtvochtigheid < 100%
• Maximale watertemperatuur: 30 °C
• Bedieningskracht: < 12 N
• Doorstroming bij een druk van 0,1 MPa zonder doorstroombegrenzer 0,3 l/s
• Doorstroming bij een druk van 0,1 MPa met doorstroombegrenzer 0,18 l/s
• Berekende volumestroom: 0,22 l / s
• Minimale overdruk voor berekende volumestroom: 100 kPa
• Instelbereik spoeltijd 4/8/12 s
• plaat en toets: geborsteld
• designring: gepolijst

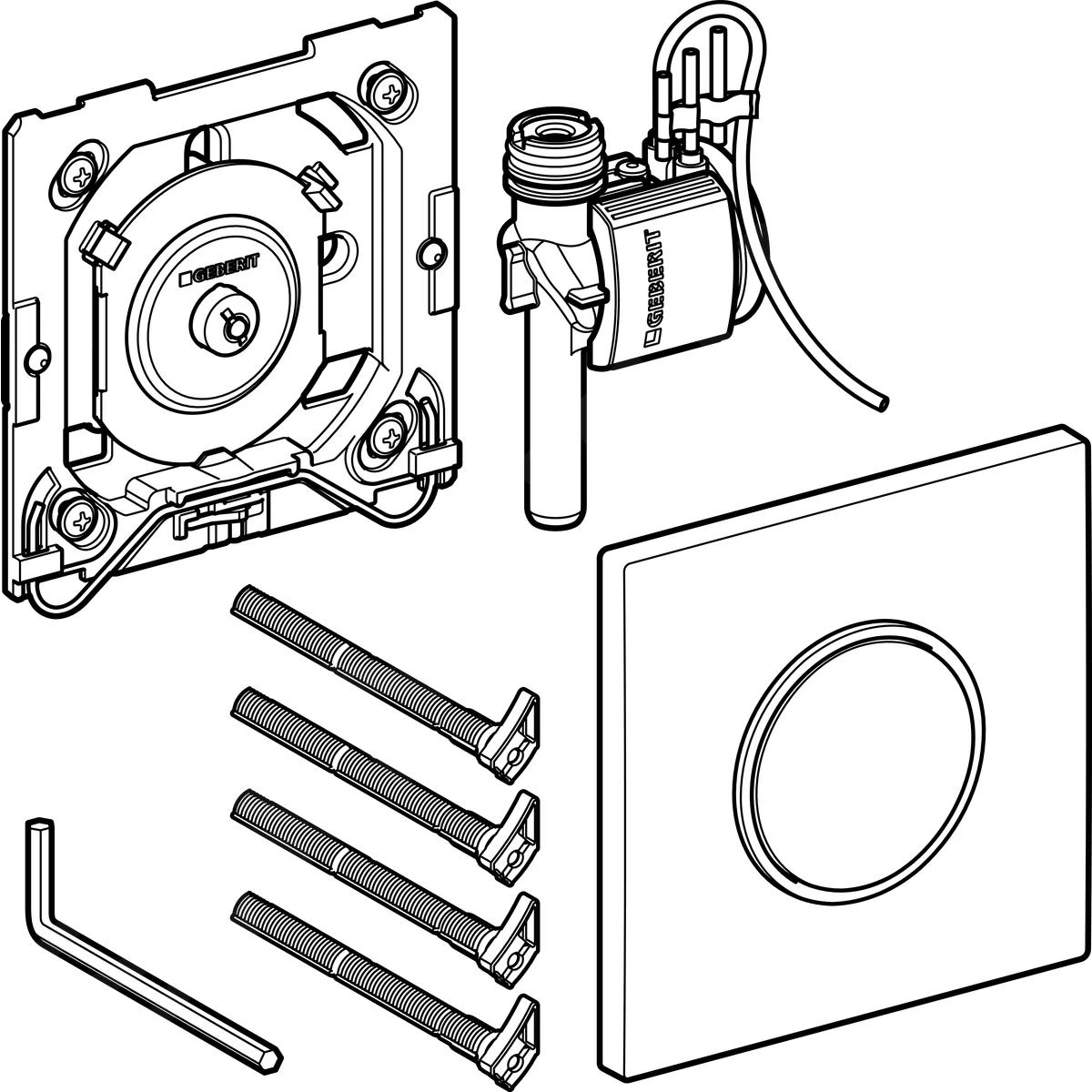

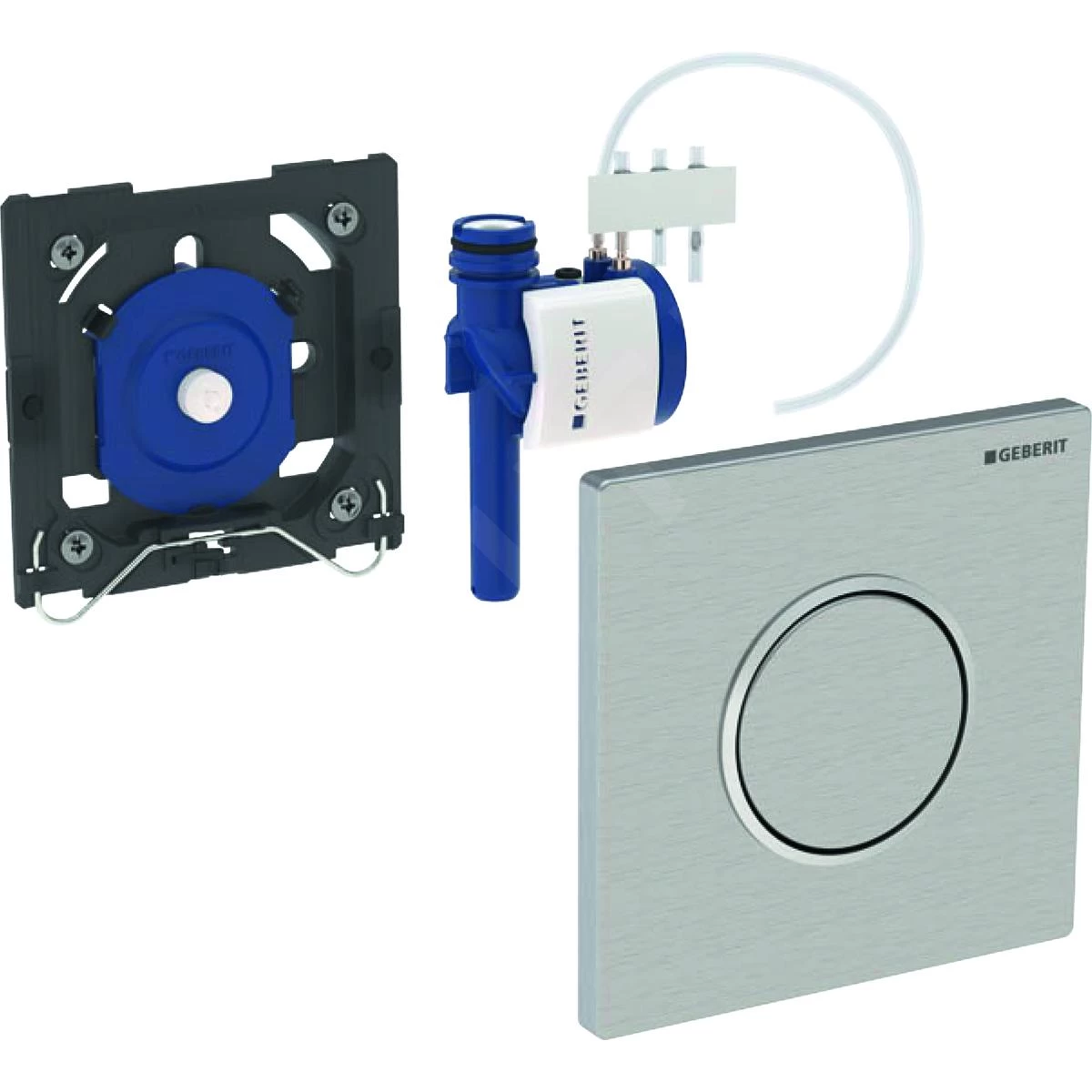

De verpakking bevat

• Bedieningsplaat typ 10
• Pneumatische bediening, voorgemonteerd op bevestigingsframe
• Pneumatisch ventiel
• Bevestigingsmateriaal
